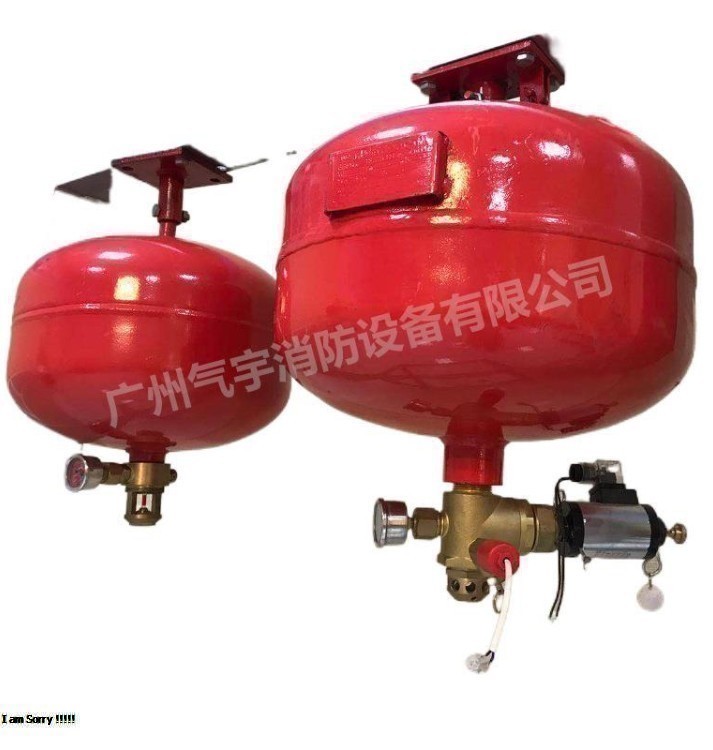

悬挂式七氟丙烷灭火装置

浏览量:993
  本文涉及灭火装置,详细说明了一种悬浮式七氟丙烷灭火装置的设计方案。

  悬挂式七氟丙烷灭火装置包括储罐和启动释放组件。七氟丙烷储罐为球形、椭圆形或圆柱形。储罐顶部设有悬挂支架,储罐内装有七氟丙烷灭火剂和氮气。所述储罐的下端设有连接口,所述连接释放口设有启动释放部件;启放部分由连接体、阀块、压力指示器、充气阀、限压阀、感温玻璃球和防溅板组成。






  在连接体的内部,连接体的上部是圆的,中部是圆的,上下是大的,下部是圆的。连接体的上部与储罐螺纹连接,压力指示器设置在连接体的一侧,另一侧设有充气阀和限压阀,充气阀与限压阀连接。压力指示器和充气阀都连接在连接体上,在连接主体下部的喷嘴处设有阀块,连接体下部还连接有“有”。一‘形支撑架,在支撑架的中心设有飞溅板,飞溅板与连接到主体下部的阀块之间设有温敏玻璃球。

  在悬挂式七氟丙烷灭火装置中,所述飞溅板为圆盘状,所述飞溅板的外缘设有多个向上的folD Z形突起,且锯齿状突起以相同角度均匀分布。

  本实用新型的优点是:悬挂式七氟丙烷灭火装置通过启动释放部分将压力指示器、充气阀、限压阀和感温玻璃球集成在一起。可提高储罐的密闭性和安全性。它是一种新型的火,可以扑灭易燃固体、液体、易燃气体,并引燃设备。灭火后,对设备和环境没有污染。该自动灭火装置不仅可以在全淹没应用中灭火,还可以在局部应用中使用,可以安装保护大空间,可以提高防护材料的靶点,与全淹没应用相比减少灭火剂的用量。它消除了完全淹没应用程序所需的繁琐联动,大大降低了成本,提高了其经济效用。由于灭火剂七氟丙烷的沸点为-1。5℃,不会造成喷涂时设备表面温度的急剧下降。该设备无害、无腐蚀、不导电、无残留,臭氧损耗电位为零。

  悬挂式七氟丙烷灭火装置具有灭火效率高、腐蚀性低、保温性能好、可长期贮存、不变质、无管道、无无线路面等优点,结构合理简单,装配简单,使用方便,美观等特点。实用,极具营销价值。本实用新型可用于精密电子仪器机房、计算机机房、档案室、通信机房、铁路信号楼、航空机房、油库、船舶、火车、发电机房、军事仓库、各种实验室及高档场所,也可在地下使用。在电缆隧道中,地下电缆隧道狭长,障碍物多,内部可燃物复杂。一旦发生火灾,高温浓烟容易积聚,火势难以扑灭。本实用新型可以很好地实现局部灭火的特点。灭火效果可用于电缆隧道,灭火装置不会因为火势小而在整个区域启动。

  详细方法:如图1和图2所示。如图1和图2所示。1和2,悬挂式七氟丙烷灭火装置包括储罐2和活化释放组件,储罐为球形、椭圆形或圆柱形,储罐2顶部设有悬挂支架1和储罐。内部填充七氟丙烷灭火剂和氮气。所述储罐的下端设有连接口,所述连接口设有启动释放部件;启动释放部分由主体3、阀块7、压力指示器6、充气阀4和限压连接组成阀5、温敏玻璃球8和飞溅板10;在连接体中,连接体上部呈圆管状,中部呈圆桌状,上部和下部较大,下部为圆管;上储罐2在连接体(3)的一侧设有压力指示器(6),在另一侧设有充气阀(4)和限压阀(5),充气阀与限压阀连接,压力指示器与充气阀连接。主体在连接体3的下部与阀块7连通,U形支撑架9也连接到连接体的下部。支撑架的中心设有防溅板10、防溅板和连接主体下部的阀门。在块7之间设置有温度敏感玻璃球8。

  在悬挂式七氟丙烷灭火装置中,水飞溅板10呈圆盘状,飞溅板外缘设有多个向上折叠的之字形突起11,这些突起以相同角度均匀分布。

  灭火装置储罐为压力容器,压力为2.5MPa,工作压力为0.8MPa,最大工作压力为1.3MPa。七氟丙烷气瓶充装七氟丙烷灭火剂和氮气混合。七氟丙烷灭火剂和氮气通过充气阀4充入充气罐。七氟丙烷灭火剂的压力在温度升高时迅速增加,限压阀5在储罐中有超过2.2的压力罐MPa,压力自动释放,保证气缸安全。当火灾发生时,温度急剧上升,达到一定标称温度后,感温玻璃灯泡8内的液体膨胀使玻璃膨胀,储罐内的灭火剂通过连接体3启动释放组件。阀块7被下推并迅速弹出,自动灭火。

  悬挂式七氟丙烷灭火装置,包括储罐(2)和启动释放组件,储罐为球形、椭圆形或圆柱形,储罐顶部设有悬挂支架(1),储罐下端设有连接口,连接口设有连接释放组件。其特征在于:连接体(3)、阀块(7)、压力指示器(6)、充气阀(4)和限压阀。(5)、温敏玻璃球(8)、飞溅板(10);在连接体内部,连接体上部为圆管,中部为圆管,上下各大,下部为圆管;(3)的上部拧在罐(2)上,连接体的一侧设有压力指示器(6),另一侧设有充气阀(4)、限压阀(5)、充气阀和节流器。压力阀连接,压力指示器和充气阀均与连接体连接,阀体(7)设置在连接体(3)的下部,U形支撑架(9)连接在连接体的下部。所述挡水板(10)设置在所述支撑架的中心,感温玻璃球(8)设置在所述挡水板(10)与所述挡水板(10)之间,所述挡水板(10)与所述挡水板(10)之间所述阀块(7)位于连接体的下部,所述阀块(7)位于所述连接体的下部,所述阀块(7)位于所述连接体的下部。

  这种新型结构简单,灭火效率高,可用于局部灭火,灭火后对设备和环境无污染和危害。
